PA-micro 데모 장비 구축 기념 · 1회 무료 측정
TGV 비아 주변 잔류응력,
TGV 비아 주변 잔류응력,
위상차 맵으로
정량 평가해 드립니다
바이온라이프사이언스가 Photonic Lattice PA-micro 데모 장비를 구축했습니다. 이를 기념해 TGV 글라스 기판의 복굴절 측정을 1회 무료로 지원합니다. 비아 주변의 위상차(nm)와 주축 방위를 2차원 맵으로 받아 보시고, 공정 조건별·양불 간 차이를 직접 확인해 보세요.
무료 측정 신청하기
TGV와 복굴절 측정
유리 속 잔류응력은 위상차로 나타납니다

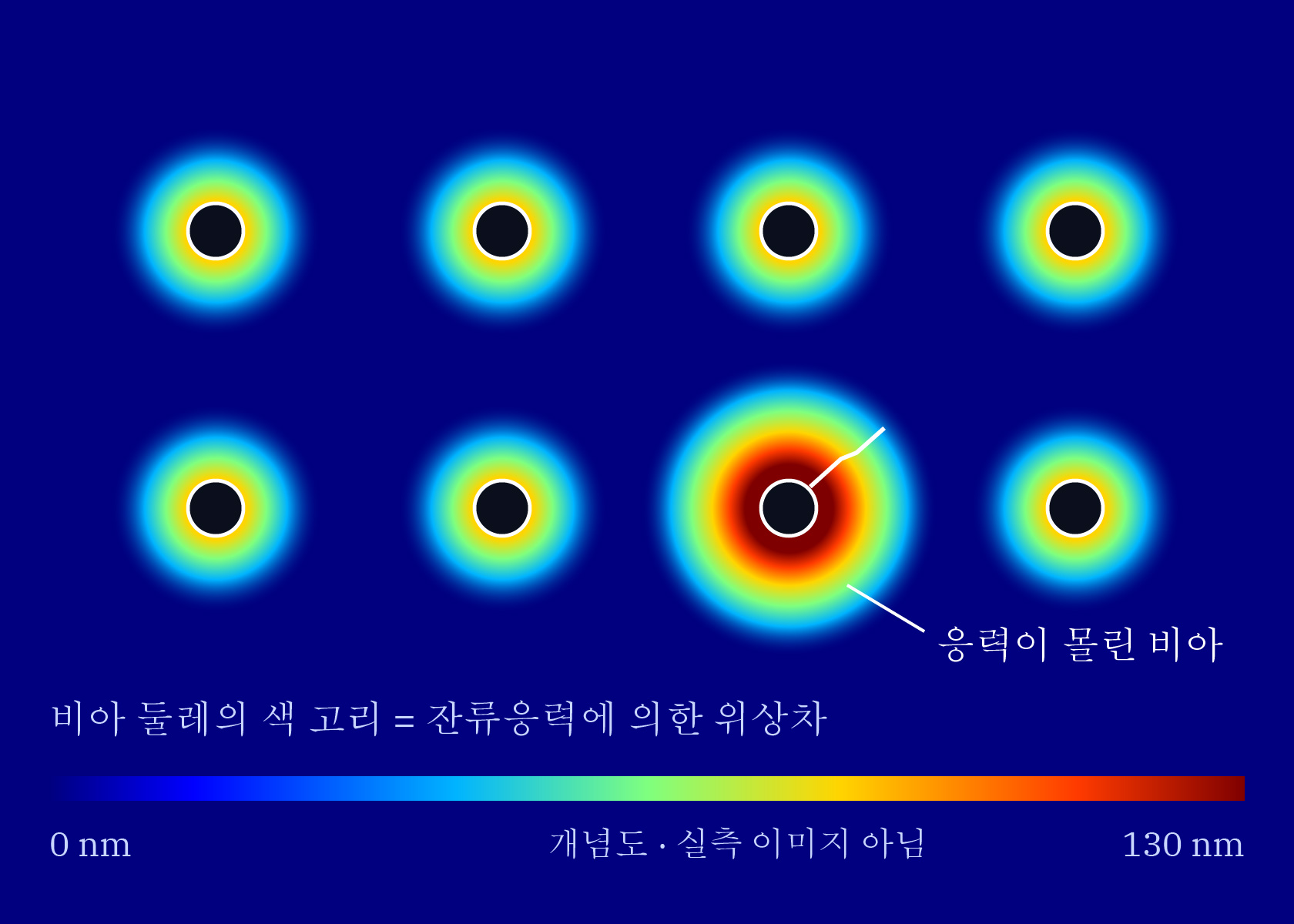

TGV(Through Glass Via) 글라스 코어 기판은 레이저 개질과 식각 공정으로 고밀도의 관통 비아를 형성합니다. 이 과정에서 비아 주변에 남는 잔류응력은 마이크로 크랙, 치핑, 기판 휨으로 이어질 수 있습니다. 유리는 본래 복굴절이 거의 없는 등방성 소재여서, 응력이 걸린 부분에서만 광탄성 효과에 의한 위상차가 나타납니다. PA 시리즈는 0–130 nm의 저위상차 영역을 측정하도록 설계되어 유리 소재 평가에 적합합니다.
- 비아 주변 응력 분포비아별 응력 영역의 범위와 크기를 이미지로 확인합니다.
- 비아 간 편차동일 기판 안에서 응력이 집중된 비아를 찾아냅니다.
- 공정 조건 비교레이저 조건, 식각, 어닐링 전후를 동일한 측정 조건에서 비교합니다.
- 동일 위치 재측정전동 XY 스테이지에 측정 위치를 저장해 같은 지점을 다시 측정합니다.
위상차에서 응력으로
σ₁ − σ₂ = R ÷ (C × t)
측정한 위상차 R(nm)을 유리의 광탄성 계수 C(nm/cm/MPa)와 두께 t(cm)로 나누면 주응력 차(MPa)를 구할 수 있습니다. 사용하시는 유리의 광탄성 계수를 알려 주시면 응력값 환산도 함께 검토해 드립니다.
측정 결과 예시 · 사출 성형 렌즈
측정 결과는 이렇게 전달해 드립니다
위상차 분포

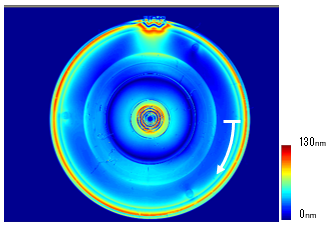

화소마다 위상차를 nm 단위로 산출해 컬러 맵으로 나타냅니다.
주축 방향

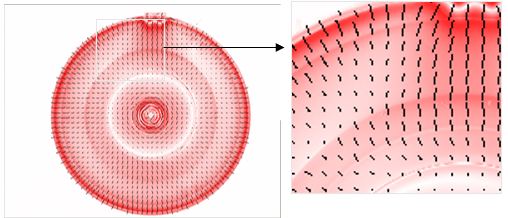

복굴절의 주축 방위를 선으로 겹쳐 표시해 응력의 방향을 함께 볼 수 있습니다.
구간 프로파일
원하는 직선이나 원주를 따라 값을 추출해 위치별 차이를 수치로 비교합니다.
예시 이미지 출처 · Photonic Lattice, Inc.
측정 장비

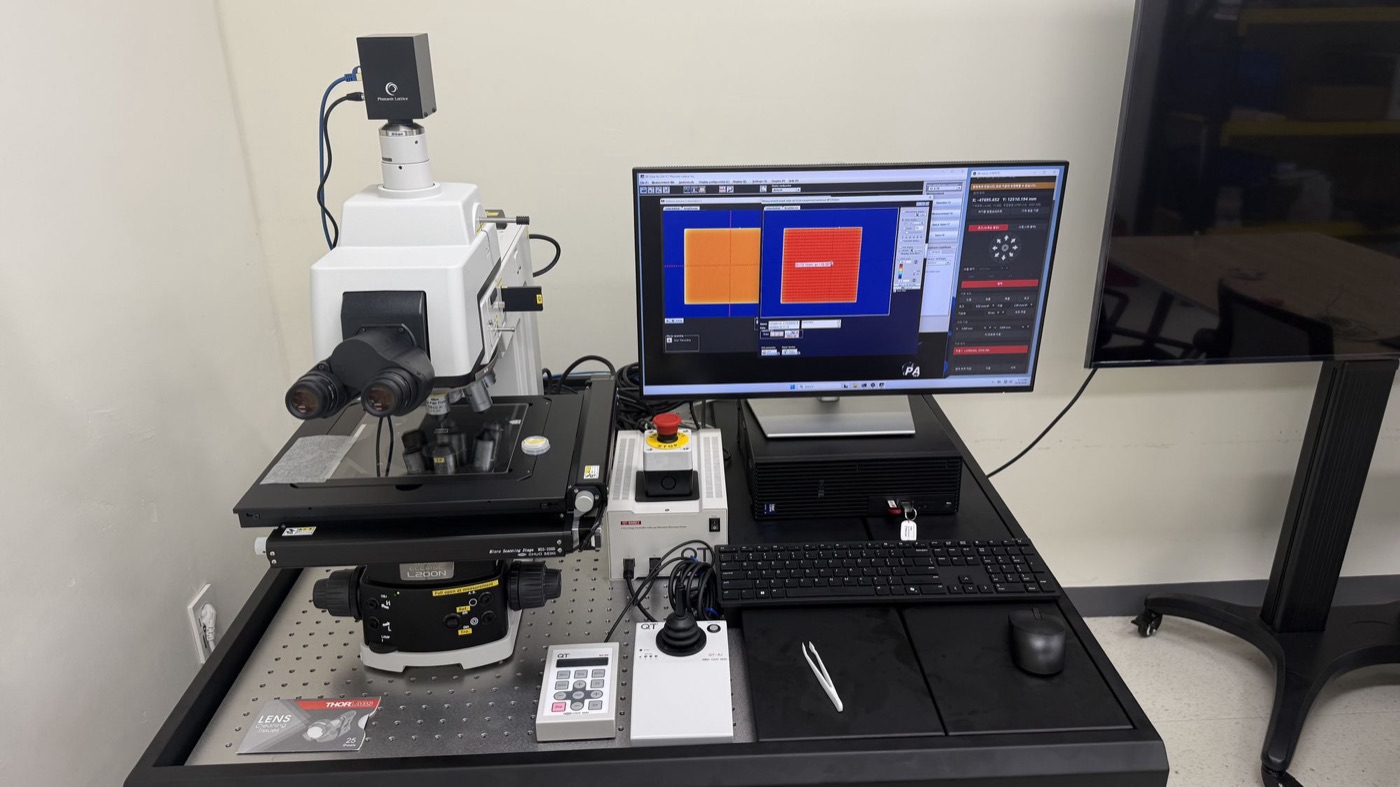

PA-micro 데모 장비로 직접 측정합니다
- 시스템Photonic Lattice PA-micro
- 현미경Nikon Eclipse L200N 기반
- 대물렌즈2×5×10×20×50×100×
- 카메라편광 이미지 센서 (인접 4화소 편광 필터 방식, 단일 촬영으로 위상차·방위 산출)
- 스테이지Chuo Seiki 전동 XY 스테이지 (측정 위치 저장·재현)
- 결과위상차 분포(nm), 주축 방위(°) 2차원 맵
측정 대상
TGV 기판을 중심으로 투명 소재 전반을 측정합니다
- TGV 글라스 코어 기판
- 유리 인터포저
- 캐리어·커버 글라스
- 사출 성형 렌즈
- 광학 필름
- 광학 결정
- 수지 성형품
- 접합·코팅 부위
신청 절차
무료 측정은 이렇게 진행됩니다
- 문의담당자에게 전화나 이메일로 시료 정보를 알려 주세요.
- 시료 전달택배 발송과 직접 방문 모두 가능합니다.
- 측정PA-micro로 측정합니다. 방문하시면 측정 과정을 함께 보실 수 있습니다.
- 결과 회신위상차 맵과 주축 방위 이미지를 정리해 보내 드립니다.
문의 시 함께 알려 주시면 준비가 빨라집니다
- 시료 종류와 재질
- 크기와 두께 (TGV 기판은 비아 지름과 피치 포함)
- 확인하고 싶은 항목 (비아 주변 응력, 공정 조건 비교, 불량 부위 분석 등)
- 시료 수량
이번 무료 측정은 PA-micro 데모 장비 구축을 기념해 1회 제공됩니다. 추가 측정이나 정기 측정이 필요하시면 편하게 문의해 주세요.
